Comment choisir un transmetteur de niveau submersible ?

Introduction

Vous êtes-vous déjà demandé comment les industries mesurent avec précision les niveaux de liquide ? Les transmetteurs de niveau submersibles sont essentiels. Ces appareils, immergés directement dans les liquides, assurent des mesures précises. Choisir le bon est essentiel pour l’efficacité et la sécurité. Dans cet article, vous découvrirez ce que sont les transmetteurs de niveau submersibles et pourquoi il est important de choisir le bon. Nous vous guiderons à travers les facteurs à prendre en compte pour des performances optimales.

Comprendre les transmetteurs de niveau submersibles

Fonctionnalité et conception de base

Les transmetteurs de niveau submersibles sont des appareils conçus pour mesurer les niveaux de liquide en étant immergés directement dans le liquide. Ils fonctionnent en détectant la pression exercée par la colonne de liquide au-dessus du capteur. Cette pression est directement liée à la profondeur du liquide, permettant au transmetteur de convertir cette pression physique en un signal électrique pouvant être lu par les systèmes de surveillance.

Le capteur se trouve généralement au fond du réservoir, du puits ou du réservoir. Il utilise un diaphragme qui détecte la pression hydrostatique, c'est-à-dire le poids du liquide au-dessus. Cette pression est ensuite transformée en une mesure précise du niveau de liquide. Le capteur étant immergé, il peut fournir des données continues et en temps réel, même dans des liquides turbulents ou moussants où d'autres capteurs pourraient tomber en panne.

La conception comprend généralement un boîtier et un câble scellés, protégeant les composants sensibles de l'eau, des produits chimiques et d'autres facteurs environnementaux. Le transmetteur émet des signaux standard tels que 4-20 mA ou des protocoles numériques tels que Modbus, ce qui facilite l'intégration avec les systèmes de contrôle.

Composants et matériaux clés

Plusieurs composants essentiels constituent un transmetteur de niveau submersible :

● Diaphragme de détection : Souvent fabriqué en céramique ou en acier inoxydable, cette pièce détecte la pression exercée par le liquide. La céramique est très résistante à la corrosion, idéale pour les produits chimiques agressifs, tandis que l'acier inoxydable offre résistance et durabilité dans les environnements difficiles.

● Élément capteur de pression : convertit la pression physique en un signal électrique. Les capteurs de haute qualité utilisent du silicium diffusé ou des matériaux similaires pour des lectures précises et stables.

● Joints et joints toriques : des matériaux tels que Kalrez® ou Viton® protègent les composants internes de la pénétration de liquides, garantissant ainsi que l'appareil reste étanche et résistant aux produits chimiques.

● Câble et gaine : le câble transmet les signaux et l'alimentation. Sa gaine est souvent fabriquée à partir de PTFE Teflon® ou de matériaux similaires pour résister aux produits chimiques et à l'abrasion.

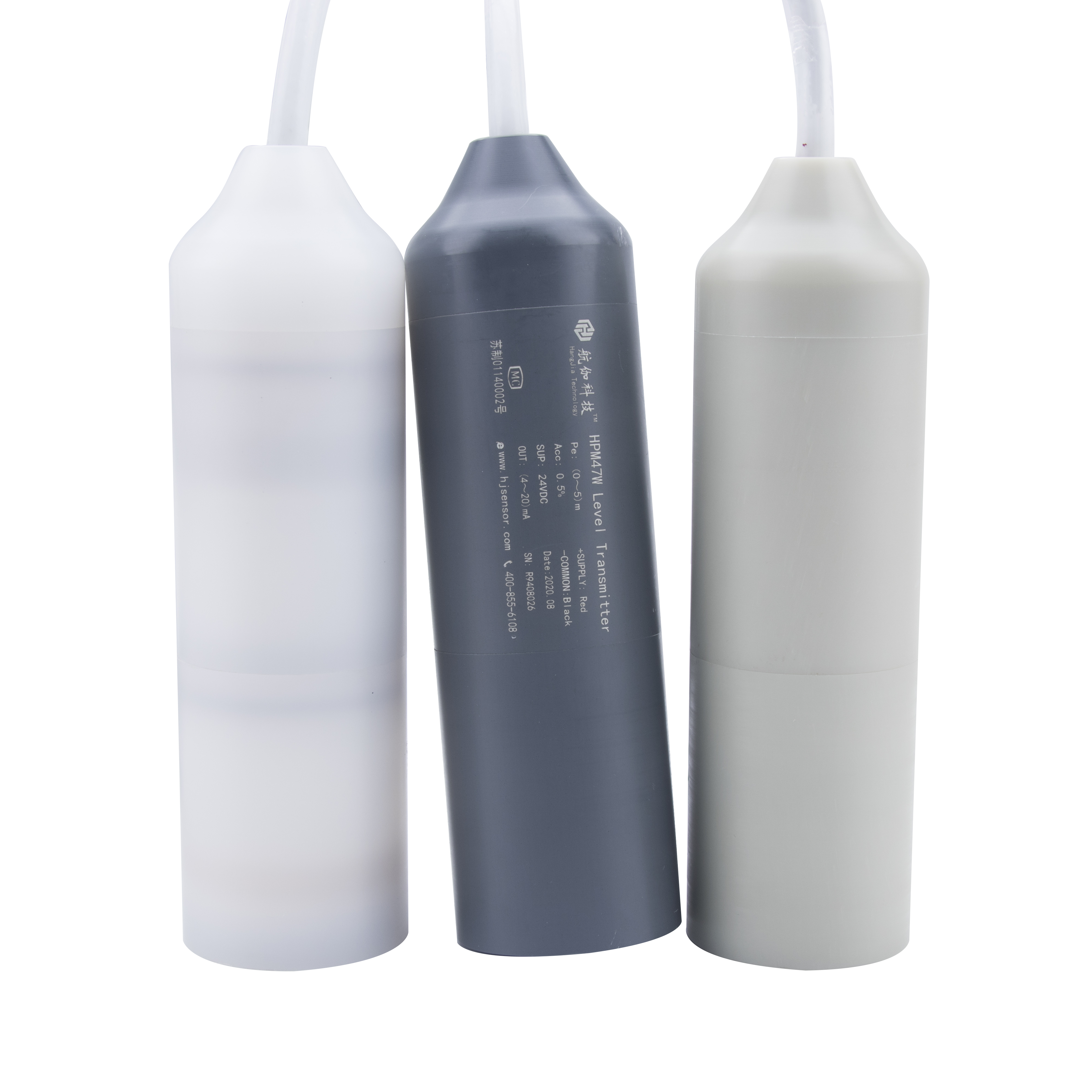

● Boîtier : La coque extérieure, fabriquée à partir de matériaux tels que le PVC, le polypropylène (PP), le PVDF ou l'acier inoxydable 316, protège le capteur des dommages mécaniques et de la corrosion. Le choix dépend des propriétés chimiques du liquide et des conditions environnementales.

La combinaison de ces matériaux garantit que le transmetteur résiste aux températures, pressions et substances corrosives extrêmes. Cette construction robuste permet à l'appareil de fournir des mesures fiables et précises sur de longues périodes avec un minimum de maintenance.

Conseil : lors de la sélection d'un transmetteur de niveau submersible, privilégiez les matériaux résistants à la corrosion tels que les diaphragmes en céramique et les câbles recouverts de PTFE pour garantir la longévité dans les environnements chimiques agressifs.

Avantages des transmetteurs de niveau submersibles

Mesures précises dans des environnements difficiles

Les transmetteurs de niveau submersibles excellent dans la fourniture de mesures précises du niveau de liquide, même dans des conditions difficiles. Parce qu’ils se trouvent directement dans le liquide, ils mesurent la pression hydrostatique, qui est étroitement liée à la profondeur du liquide. Ce contact direct minimise les erreurs causées par la mousse, la vapeur ou les turbulences qui perturbent souvent d'autres capteurs comme les types à ultrasons ou radar. Par exemple, dans les usines de traitement des eaux usées, où les turbulences et la mousse sont courantes, les transmetteurs submersibles fournissent des données fiables sans interférence.

Leur conception leur permet également de fonctionner avec précision dans des liquides de densités ou de températures variables, car de nombreux modèles incluent des fonctionnalités de compensation de température pour maintenir la stabilité des mesures. Cette précision est vitale pour les industries où un contrôle précis du niveau de liquide a un impact sur la sécurité, l'efficacité et la conformité réglementaire.

Durabilité et longévité

Conçus pour résister aux environnements difficiles, les transmetteurs de niveau submersibles utilisent des matériaux robustes tels que l'acier inoxydable 316, le PVDF ou des câbles recouverts de PVDF qui résistent à la corrosion et à l'abrasion. Les joints en Kalrez® ou Viton® protègent les composants internes des dommages chimiques et de la pénétration de l'eau, garantissant ainsi une longue durée de vie. Cette durabilité réduit les besoins de maintenance et diminue le coût total de possession.

De nombreux émetteurs submersibles sont classés IP68, ce qui signifie qu'ils peuvent rester immergés en permanence sans dommage. Leur construction robuste leur permet également de supporter des pressions et des températures élevées, ce qui les rend adaptés aux réservoirs profonds ou aux processus chimiques agressifs. Par exemple, la série 300S est dotée de corps en acier inoxydable et d'une résistance à haute pression, idéale pour les industries pétrolières, gazières ou chimiques.

Applications dans diverses industries

Les transmetteurs de niveau submersibles sont utilisés dans divers secteurs en raison de leur polyvalence et de leur fiabilité :

● Traitement de l'eau et des eaux usées : surveillance des niveaux des réservoirs, des réservoirs et des puits pour le contrôle des processus et la conformité réglementaire.

● Traitement chimique : mesure de liquides corrosifs en toute sécurité à l'aide de matériaux résistant à la corrosion.

● Pétrole et gaz : suivi des niveaux de liquide dans les réservoirs de stockage et les pipelines dans des conditions extrêmes.

● Aliments et boissons : garantir des niveaux de liquide constants dans les réservoirs de stockage et de transformation.

● Surveillance environnementale : mesure des niveaux d'eau dans les rivières, les lacs et les océans, souvent dans des endroits submergés ou éloignés.

Leur capacité à fournir des données continues et en temps réel prend en charge l'automatisation et la gestion efficace des processus dans ces secteurs.

Facteurs à considérer lors du choix d’un transmetteur de niveau submersible

Choisir le bon transmetteur de niveau submersible implique une évaluation minutieuse de plusieurs facteurs clés. Ceux-ci garantissent que vous obtenez des mesures précises et fiables et un appareil adapté à votre application spécifique. Voici ce qu'il faut garder à l'esprit :

Plage de mesure et précision

Tout d’abord, considérons la plage de mesure. Cela signifie les niveaux de liquide minimum et maximum que vous devez surveiller. Il est crucial de choisir un émetteur dont la portée correspond à la profondeur de votre réservoir ou de votre réservoir. Si la portée est trop courte, le capteur ne couvrira pas tout le niveau de liquide. Trop longtemps et la précision pourrait en souffrir.

La précision est un autre facteur essentiel. Il vous indique à quel point la mesure est proche du niveau de liquide réel. Recherchez des émetteurs offrant une précision de ±0,5 % de la pleine échelle ou mieux. La haute précision garantit la précision du contrôle de vos processus, ce qui est important dans des secteurs tels que le traitement chimique ou le traitement de l'eau.

Matériau de construction

Étant donné que le transmetteur sera immergé, ses matériaux doivent résister à la corrosion et aux dommages causés par le liquide qu'il mesure. Les matériaux courants comprennent :

● PVC, polypropylène (PP) ou PVDF : idéal pour de nombreux produits chimiques, léger et résistant à la corrosion.

● Acier inoxydable 316 : durable et adapté aux environnements difficiles, abrasifs ou à haute pression.

● Diaphragme en céramique : Offre une excellente résistance chimique et stabilité.

Le choix du bon matériau dépend des propriétés chimiques, de la température et de la pression du liquide. Par exemple, les acides agressifs nécessitent des matériaux plus résistants à la corrosion comme le PVDF ou la céramique.

Profondeur submersible et pression nominale

La profondeur nominale définit la profondeur à laquelle l'émetteur peut être immergé sans dommage. La pression nominale indique la pression maximale à laquelle il peut résister. Les deux doivent correspondre à votre candidature.

Pour les réservoirs peu profonds, un émetteur conçu pour quelques mètres de profondeur suffit. Pour les puits profonds ou les réservoirs de stockage, choisissez-en un conçu pour de plus grandes profondeurs et des pressions plus élevées. Par exemple, certains transmetteurs gèrent des pressions allant jusqu'à 20 bars (environ 200 mètres de profondeur d'eau).

Obtenir ces valeurs nominales correctement évite la défaillance du capteur et garantit des lectures précises sous pression.

Signal de sortie et connectivité

Les émetteurs submersibles émettent généralement des signaux standard tels que :

● Analogique 4-20 mA : Largement utilisé, simple à intégrer.

● Protocoles numériques : Modbus, HART ou RS485 offrent des communications et des diagnostics avancés.

Choisissez un émetteur compatible avec votre système de contrôle. Si vous utilisez un système SCADA ou un API, les sorties numériques peuvent offrir une meilleure intégration et une meilleure surveillance à distance.

Certains modèles prennent en charge les connexions sans fil ou Ethernet, ce qui facilite l'installation et permet un accès aux données en temps réel depuis n'importe où.

Différents types de transmetteurs de niveau submersibles

Choisir le bon transmetteur de niveau submersible signifie comprendre les options disponibles. Chaque série offre des fonctionnalités uniques adaptées à des environnements et des applications spécifiques. Explorons quatre types populaires : la série 100, la série 200C, la série 300S et la série TankPro.

Transmetteur de niveau submersible série 100

La série 100 est un choix polyvalent pour de nombreuses utilisations industrielles. Il est doté d'un diaphragme en céramique AI2O3 qui résiste à la corrosion, ce qui le rend adapté aux liquides corrosifs et non corrosifs. Les matériaux du boîtier comprennent le PVC, le polypropylène (PP), le PVDF et l'acier inoxydable 316, permettant une personnalisation basée sur la compatibilité chimique.

Principales caractéristiques :

● Précision de ±0,5 % pleine échelle

● Options de sortie : 4-20 mA, RS485 et signaux de tension

● Le poids moulé intégré maintient le capteur stable au fond du réservoir

● Le câble gainé de Téflon® et les joints toriques Kalrez® améliorent la résistance chimique

Cette série fonctionne bien dans le traitement des eaux usées, le traitement chimique et la gestion de l'eau où une mesure de niveau fiable et continue est nécessaire.

Transmetteur de niveau submersible série 200C

Conçue pour les environnements industriels difficiles, la série 200C excelle dans les réservoirs de produits chimiques et les applications de boues. Il partage de nombreuses caractéristiques de construction avec la série 100, mais ajoute un diaphragme anti-colmatage avancé, améliorant les performances dans les liquides visqueux ou sales.

Principales caractéristiques :

● Sortie haute résolution avec une précision de ±0,5 %

● Matériaux résistants aux produits chimiques : PVC, PP, PVDF, PTFE

● Boîtier à revêtement époxy NEMA 4X pour une protection supplémentaire

● Poids moulé intégré pour empêcher le flottement

Sa conception résistante au colmatage réduit les temps d'arrêt et garantit la sécurité lors de la surveillance des niveaux critiques, ce qui le rend idéal pour le stockage de produits chimiques agressifs.

Transmetteur de niveau submersible série 300S

La série 300S est conçue pour les applications les plus exigeantes, telles que les réservoirs profonds et les procédés chimiques à haute pression. Il est doté d'un corps robuste en acier inoxydable 316 et d'options de membrane, offrant une durabilité supérieure et une tolérance à la pression jusqu'à 20 bars.

Principales caractéristiques :

● ±0,5 % de précision à pleine échelle

● Signaux de sortie 4-20 mA et RS485

● Câble recouvert de PTFE et joints Kalrez® pour la résistance chimique

● Poids moulé intégré pour une immersion stable

Cette série convient aux industries pétrolières, gazières, chimiques et autres nécessitant une fiabilité à long terme dans des conditions extrêmes.

Transmetteur de niveau submersible série TankPro

TankPro se distingue par sa conception compacte et modulaire et sa résistance aux hautes températures, parfaite pour l'agroalimentaire, l'industrie pharmaceutique et d'autres secteurs à forte demande. Il intègre le capteur et l'affichage dans une seule unité, offrant une surveillance du niveau en temps réel avec sortie numérique.

Principales caractéristiques :

● Précision de ±0,5 % pleine échelle

● Matériaux du boîtier : PVC, PP, PVDF, acier inoxydable 316, GFPP

● Boîtier NEMA 4X à revêtement époxy avec connexion NPT 2'

● Poids moulé intégré et joints toriques Kalrez® pour une durabilité chimique

TankPro optimise les opérations en assurant une transmission continue des données et une installation facile dans des environnements industriels difficiles.

Conseils d'installation et d'entretien

Techniques d'installation appropriées

Installer correctement un transmetteur de niveau submersible est la clé de ses performances et de sa longévité. Tout d'abord, assurez-vous que le câble du capteur n'est pas endommagé et qu'il est correctement scellé pour empêcher toute pénétration d'eau. Utilisez le poids moulé intégré pour maintenir le capteur stable au fond du réservoir ou du puits. Évitez de laisser le câble flotter ou s'emmêler, car cela peut affecter la précision.

Montez le transmetteur verticalement pour de meilleurs résultats, avec le diaphragme de détection orienté vers le bas. Cette position garantit qu'il mesure la pression hydrostatique avec précision. Évitez de placer le capteur à proximité d'entrées ou de sorties où des turbulences ou des bulles d'air peuvent interférer avec les lectures.

Fixez le câble pour éviter les tensions ou les mouvements causés par les courants ou les forces mécaniques. Utilisez des serre-câbles ou des guides pour acheminer le câble proprement et le protéger de l'abrasion. Si le transmetteur est utilisé dans un environnement corrosif, assurez-vous que la gaine du câble et les joints sont compatibles avec les produits chimiques pour éviter une défaillance prématurée.

Avant la mise sous tension, vérifiez le serrage et la polarité de toutes les connexions électriques. Suivez attentivement les schémas de câblage du fabricant pour éviter tout dommage. Confirmez que le signal de sortie correspond aux exigences de votre système de contrôle pour une intégration transparente.

Pratiques d'entretien régulier

La maintenance de routine permet de maintenir la précision de votre émetteur et de prolonger sa durée de vie. Inspectez régulièrement le capteur et le câble pour détecter tout signe d'usure, de corrosion ou de dommage. Nettoyez doucement le diaphragme de détection pour éliminer toute accumulation de sédiments, d'algues ou de dépôts chimiques pouvant affecter les lectures de pression.

Vérifiez l'intégrité des joints et des joints toriques pour empêcher toute pénétration de liquide. Remplacez ces composants si vous remarquez des fissures ou une fragilité. Vérifiez la gaine du câble pour détecter toute coupure ou abrasion, en particulier dans les environnements difficiles.

Effectuez périodiquement des contrôles d’étalonnage pour vous assurer que le transmetteur conserve sa précision. De nombreux modèles permettent un étalonnage ou une mise à zéro sur le terrain. Suivez les instructions du fabricant pour les intervalles et les procédures d'étalonnage.

Gardez la zone d'installation exempte de débris ou d'obstructions susceptibles d'interférer avec le capteur ou le câble. Dans les réservoirs d’eaux usées ou de boues, surveillez le colmatage et nettoyez si nécessaire pour maintenir des mesures fiables.

Dépannage des problèmes communs

Si vous remarquez des lectures erratiques ou une perte de signal, commencez par inspecter le câble et les connexions pour déceler tout dommage ou corrosion. Un câblage desserré ou des câbles cassés sont des causes courantes de problèmes de signal.

Vérifiez l'encrassement du capteur ou l'accumulation sur le diaphragme, ce qui pourrait entraîner des lectures de pression inexactes. Nettoyez soigneusement le capteur pour restaurer les performances.

Vérifiez l'alimentation électrique du transmetteur et la compatibilité du signal de sortie avec votre système de contrôle. Un câblage incorrect ou des signaux incompatibles peuvent provoquer des échecs de communication.

Si les lectures restent instables, tenez compte des facteurs environnementaux tels que les turbulences, la mousse ou les bulles d'air affectant le capteur. L'installation d'un puits de stabilisation ou d'une cage de protection autour du capteur peut contribuer à réduire les interférences.

En cas de problèmes persistants, consultez l'assistance ou l'équipe de service du fabricant. Ils peuvent fournir des options de diagnostic, de réparation ou de remplacement pour minimiser les temps d'arrêt.

Comparaison des transmetteurs de niveau submersibles avec d'autres technologies

Pression hydrostatique et pression différentielle

Les capteurs de pression hydrostatiques, comme les transmetteurs de niveau submersibles, mesurent le niveau de liquide en détectant la pression exercée par la colonne de liquide au-dessus du capteur. Cette mesure directe fournit des lectures de niveau précises même dans des liquides turbulents ou moussants. Le capteur étant immergé, il surveille en permanence le niveau de liquide en temps réel.

Les capteurs de pression différentielle, quant à eux, calculent le niveau de liquide en mesurant la différence de pression entre deux points, généralement le fond et le haut d'un réservoir. Bien qu'efficaces dans de nombreux cas, les mesures de pression différentielle peuvent être influencées par des changements de densité du liquide, de température ou de pression. Cela peut réduire la précision à moins d'être compensé. Les capteurs hydrostatiques offrent généralement une installation plus simple et moins de points de défaillance puisqu'ils ne nécessitent qu'une seule mesure de pression.

Radars à ondes guidées et capteurs à ultrasons

Les capteurs radar à ondes guidées utilisent des impulsions micro-ondes descendant une sonde pour détecter le niveau de liquide en mesurant les réflexions du signal. Ils ne nécessitent pas de contact direct avec le liquide, ce qui les rend adaptés aux fluides corrosifs ou dangereux. Ils fonctionnent bien dans des conditions turbulentes ou moussantes et offrent une grande précision. Cependant, ils ont tendance à être plus coûteux et plus complexes que les émetteurs submersibles.

Les capteurs à ultrasons émettent des ondes sonores pour mesurer le niveau de liquide en chronométrant l'écho de la surface du liquide. Ces capteurs sans contact sont faciles à installer et fonctionnent bien dans les liquides propres. Mais ils peuvent être affectés par la vapeur, la mousse ou les turbulences, ce qui peut provoquer des interférences dans le signal et réduire la précision. Les capteurs à ultrasons nécessitent également un chemin dégagé entre le capteur et la surface du liquide.

Choisir la technologie adaptée à vos besoins

La sélection de la meilleure technologie de mesure de niveau dépend des exigences spécifiques de votre application :

● Pour des mesures directes et continues dans des environnements immergés contenant des produits chimiques agressifs ou des liquides turbulents, les transmetteurs hydrostatiques submersibles constituent souvent le meilleur choix.

● Si votre liquide est corrosif ou dangereux et que vous souhaitez une option sans contact avec une grande précision, les capteurs radar à ondes guidées peuvent être préférables.

● Les capteurs à ultrasons conviennent aux liquides propres et aux applications plus simples où le coût et la facilité d'installation sont importants.

● Les capteurs de pression différentielle fonctionnent bien dans les grands réservoirs mais nécessitent une compensation pour les changements de densité ou de pression.

Tenez compte de facteurs tels que le type de liquide, la taille du réservoir, les conditions environnementales, les besoins en précision et le budget lors du choix. La combinaison de technologies ou la consultation d’experts peuvent également optimiser votre stratégie de mesure.

Conclusion

Le choix d'un transmetteur de niveau submersible implique d'évaluer la plage de mesure, le matériau, la profondeur et le signal de sortie. Ces facteurs garantissent des mesures précises et fiables pour votre application spécifique. Tenez compte des propriétés chimiques du liquide et des conditions environnementales lors de la sélection des matériaux. Nanjing Hangjia Electronic Technology Co., Ltd. propose des émetteurs durables dotés de caractéristiques telles que la résistance à la corrosion et des joints robustes. Leurs produits fournissent des mesures précises, prenant en charge une gestion efficace des processus dans tous les secteurs. Donnez la priorité à ces considérations pour sélectionner un transmetteur qui répond à vos besoins et améliore l’efficacité opérationnelle.

FAQ

Q : Qu'est-ce qu'un transmetteur de niveau submersible ?

R : Un transmetteur de niveau submersible est un appareil utilisé pour mesurer les niveaux de liquide en étant immergé dans le liquide, convertissant la pression hydrostatique en un signal électrique pour les systèmes de surveillance.

Q : Comment fonctionne un transmetteur de niveau submersible ?

R : Il fonctionne en détectant la pression hydrostatique exercée par la colonne de liquide au-dessus du capteur, convertissant cette pression en un signal électrique pour mesurer avec précision la profondeur du liquide.

Q : Pourquoi choisir un transmetteur de niveau submersible plutôt que d'autres capteurs ?

R : Les transmetteurs de niveau submersibles fournissent des mesures précises même dans des liquides turbulents ou moussants, sont durables et offrent des données continues en temps réel, ce qui les rend idéaux pour les environnements difficiles.

Q : Quels sont les avantages de l’utilisation d’un transmetteur de niveau submersible ?

R : Les avantages incluent des mesures précises dans des conditions difficiles, une durabilité, un entretien minimal et une adéquation à diverses industries telles que le traitement des eaux usées, le traitement chimique, le pétrole et le gaz.

Q : Combien coûte un transmetteur de niveau submersible ?

R : Le coût d'un transmetteur de niveau submersible varie en fonction des matériaux, des caractéristiques et de la marque, mais il offre généralement une solution rentable pour une mesure précise du niveau de liquide.
