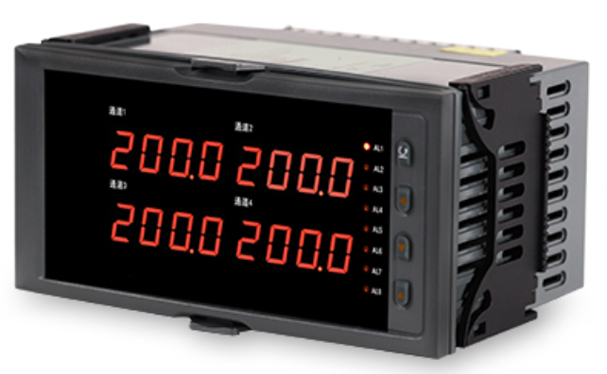

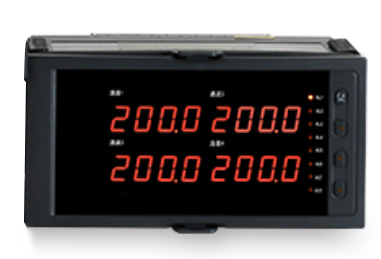

Contrôleur numérique à quatre canaux pour mesures industrielles multipoints HDM5740
| Quantité: | |
|---|---|
Aperçu
Le contrôleur d"affichage numérique à quatre circuits de la série HDM5740 est un dispositif de mesure et de contrôle industriel anti-interférence hautes performances, fabriqué avec une technologie avancée de montage en surface et une production de placement automatique. Ce contrôleur d"affichage numérique industriel à quatre canaux prend en charge plusieurs types de signaux d"entrée, entièrement compatibles avec divers capteurs et transmetteurs pour réaliser une mesure et un affichage précis de la température, de la pression, du niveau de liquide, de la vitesse, de la force et d"autres grandeurs physiques. Il peut afficher simultanément des signaux de mesure en temps réel provenant de quatre canaux indépendants et peut être équipé d"une sortie d"alarme indépendante à 8 ou 4 canaux, d"une communication RS485/232 et d"autres fonctions optionnelles, ce qui en fait la solution optimale pour les systèmes industriels nécessitant une mesure et une inspection multipoints synchrones.
Avantages clés
Mesure de haute précision et compatibilité universelle des signaux
Ce contrôleur de mesure industriel multicircuit offre une précision de mesure élevée de 0,2 % FS ± 1 mot, garantissant une acquisition de données fiable pour les processus industriels critiques. Il prend en charge les signaux d"entrée à gamme complète, notamment le courant, la tension, la résistance et le thermocouple, avec une impédance d"entrée ≤ 250 Ω pour les signaux de courant et ≥ 500 KΩ pour les signaux de tension, un courant d"entrée maximum jusqu"à 30 mA et une tension d"entrée maximale ≤ 6 V. La plage d"affichage de -1999 à 9999 prend en charge 0 à 3 réglages de point décimal réglables, s"adaptant aux diverses exigences de mesure industrielle.
Contrôle configurable et intégration transparente du système
Le contrôleur d"affichage numérique HDM5740 fournit des sorties d"alarme à relais indépendantes configurables à 8 ou 4 canaux, avec une capacité de contact de 220 V CA/2 A, 24 V CC/2 A. Il prend en charge les modes d"alarme de limite supérieure et inférieure avec une différence de retour réglable, évitant ainsi une action fréquente du relais aux points critiques. Adoptant le protocole de communication MODBUS standard, ce contrôleur numérique industriel avec communication RS485 offre une transmission stable, avec une distance de communication RS485 jusqu"à 1 km et RS232 jusqu"à 15 m, prenant en charge des débits en bauds de 1 200 bps à 9 600 bps, s"intégrant parfaitement aux systèmes de contrôle industriels et aux plates-formes SCADA.
Conception robuste de qualité industrielle et installation facile

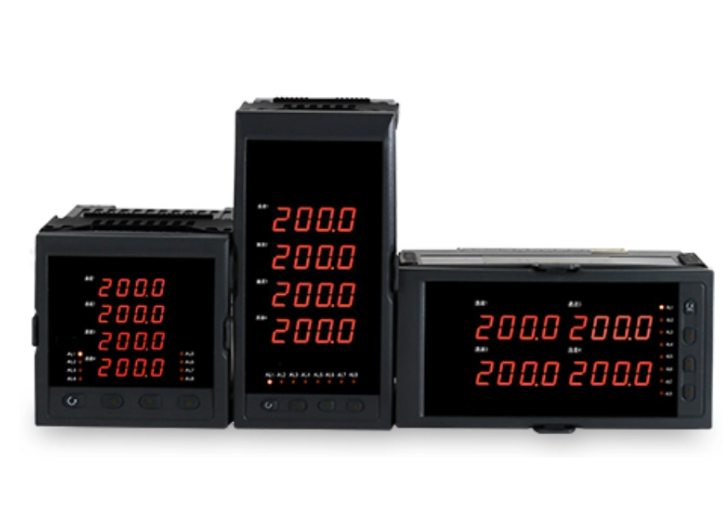

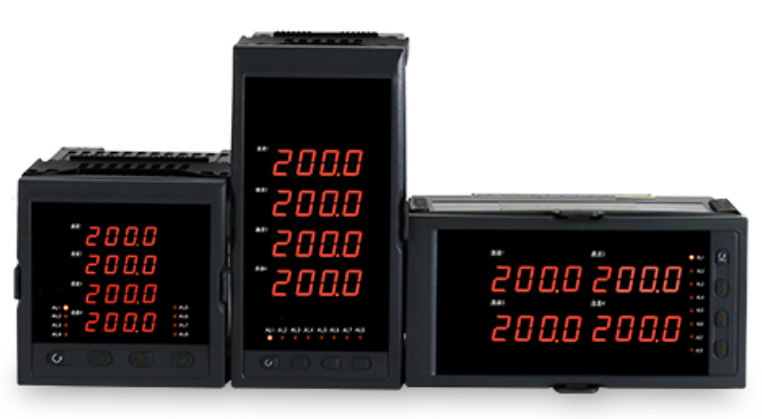

Avec une structure encliquetable standard, le contrôleur est disponible dans les dimensions 160 × 80 mm (horizontal), 80 × 160 mm (vertical) et 96 × 96 mm (carré), s"adaptant aux différents besoins d"installation du panneau. Il fonctionne de manière fiable à des températures ambiantes de 0 à 50 °C et une humidité relative ≤ 85 % RH, avec une large plage d"alimentation de 100 à 240 V CA (50 à 60 Hz) ou 20 à 29 V CC et une consommation électrique ≤ 4 W, garantissant un fonctionnement stable à long terme dans les sites industriels difficiles.
Applications industrielles
Scénarios d"application de base
Le contrôleur de mesure et de contrôle à quatre circuits HDM5740 est largement utilisé dans les scénarios d"automatisation industrielle et de contrôle de processus, notamment le CVC et l"automatisation des bâtiments, le traitement de l"eau et des eaux usées, le traitement chimique et pétrochimique, la fabrication d"aliments et de boissons, la production et la distribution d"énergie, la métallurgie, la production pharmaceutique et d"autres processus industriels nécessitant une mesure synchrone multipoint.
Groupes d"utilisateurs industriels cibles
Ce contrôleur est conçu pour les fabricants industriels, les intégrateurs de systèmes, les entrepreneurs en ingénierie, les équipes de gestion des installations et les fournisseurs de solutions d"automatisation industrielle, répondant à leurs demandes en matière d"acquisition de données multipoint stable, de contrôle sur site et d"intégration de systèmes.
FAQ
Quels signaux d"entrée le contrôleur de la série HDM5740 prend-il en charge ?
Le contrôleur prend en charge une large gamme de signaux d"entrée, notamment les signaux de courant, de tension, de résistance, de thermocouple, de résistance thermique et de mV linéaires, couvrant 35 spécifications de graduation d"entrée pour correspondre à la plupart des capteurs et transmetteurs industriels.
Quelle est la précision de mesure de ce contrôleur numérique à quatre circuits ?
Le contrôleur de la série HDM5740 a une précision de mesure standard de 0,2 % FS ± 1 mot, garantissant une acquisition de données stable et précise pour les applications de mesure industrielle.
Quelles fonctions de communication sont disponibles pour ce contrôleur industriel ?
Il peut être équipé d"une interface RS485 ou RS232 en option, adoptant le protocole MODBUS standard, avec des débits en bauds réglables de 1 200 bps à 9 600 bps, prenant en charge une connexion transparente avec les systèmes de contrôle industriels.
Quelle est l"alimentation électrique requise pour la série HDM5740 ?
Le contrôleur prend en charge une large plage d"alimentation : alimentation à commutateur AC 100-240 V (50-60 Hz) ou DC 20-29 V, avec une consommation électrique maximale ≤ 4 W.
