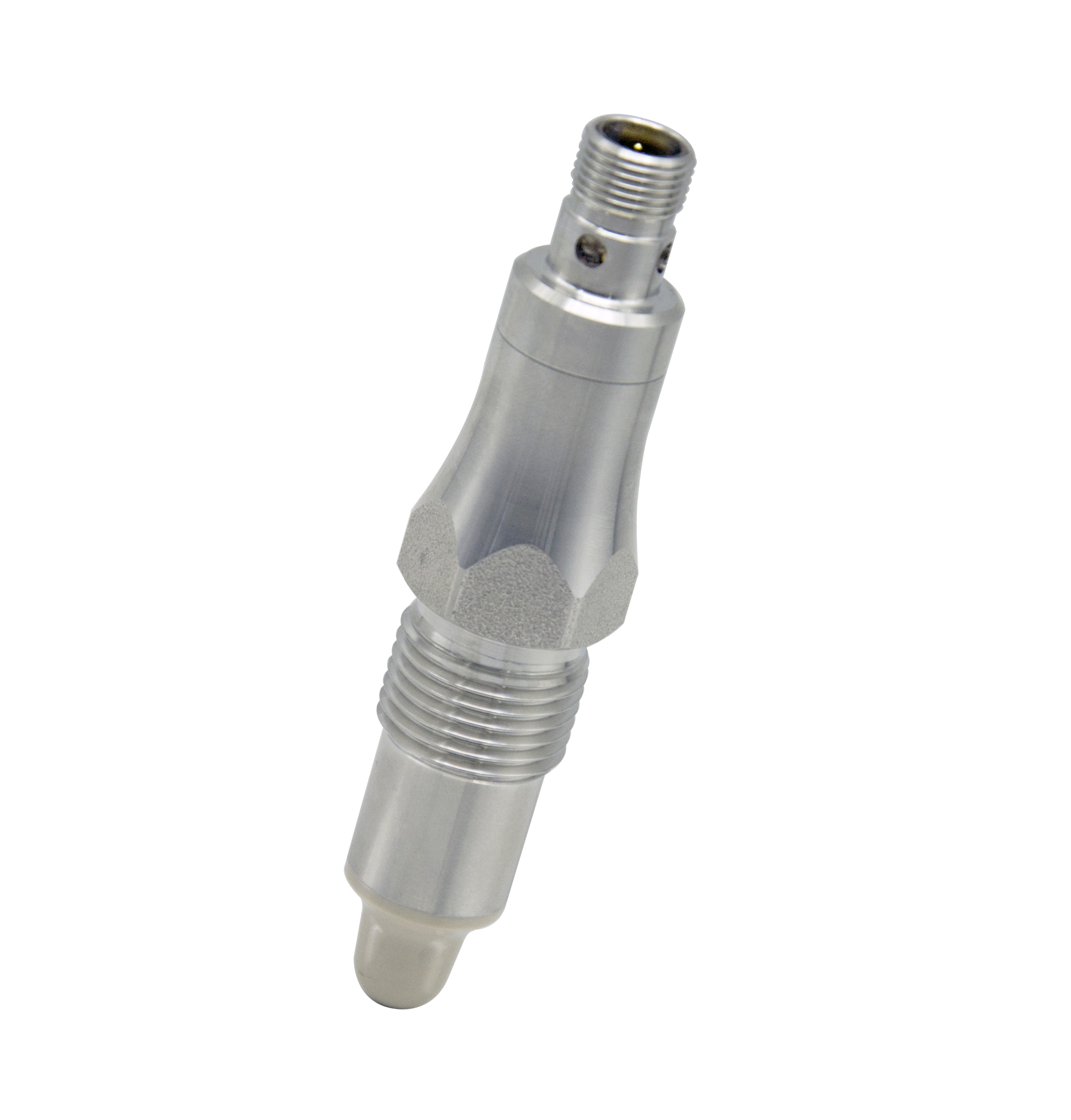

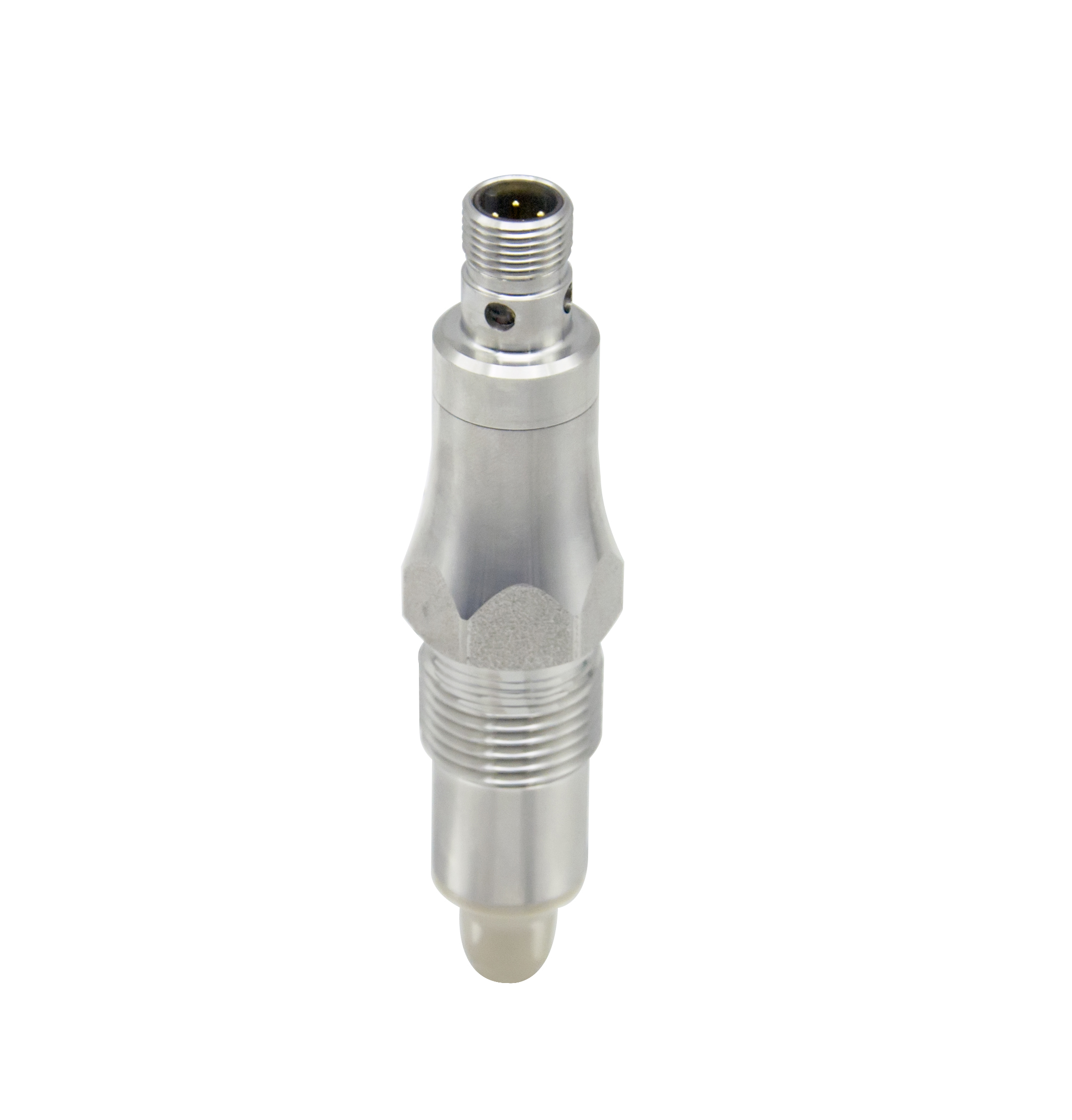

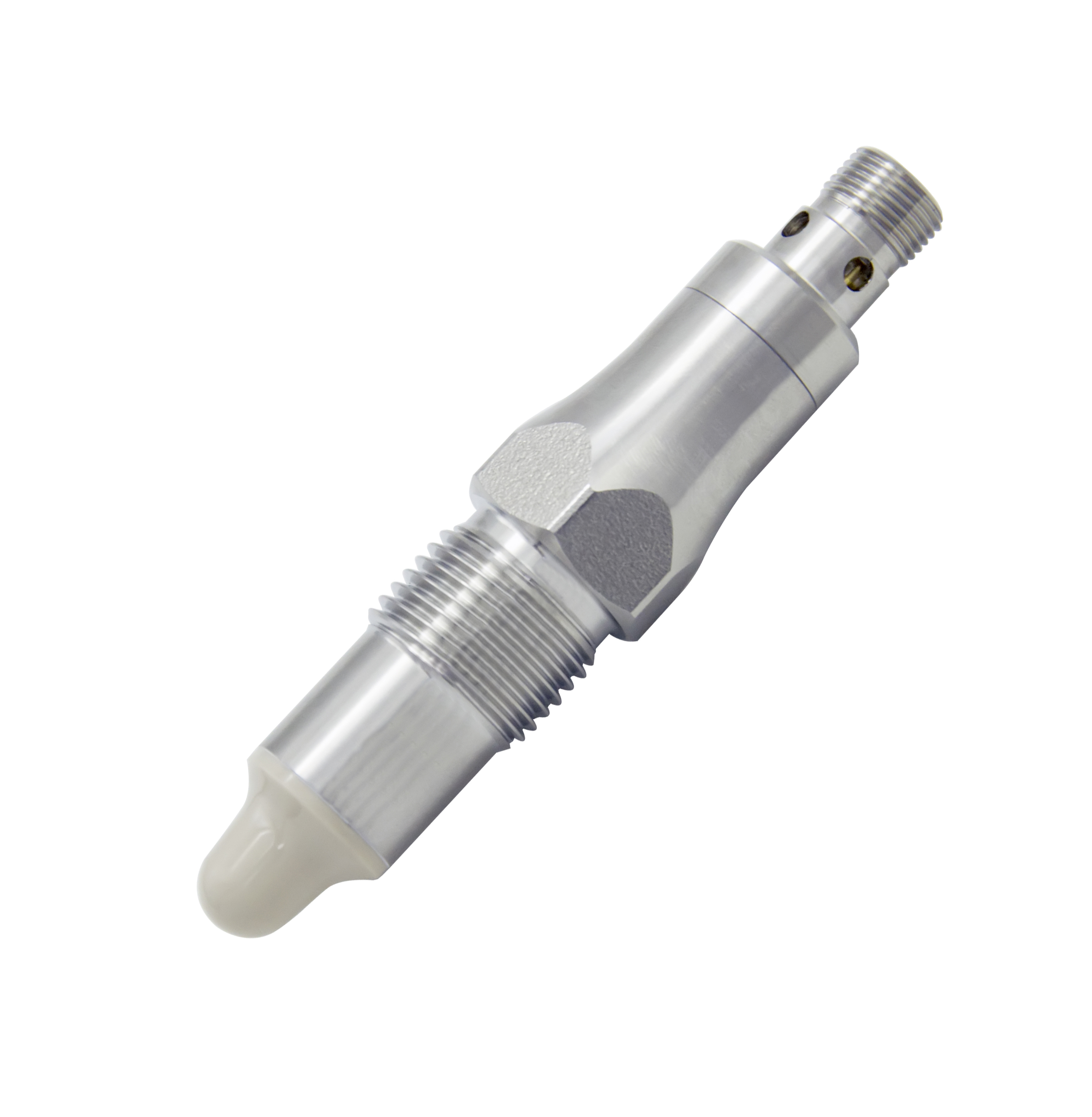

Commutateur de niveau micro-ondes HWM11 pour liquides, pour solides

Téléchargement de fiche technique:
HWM11 Microwave level switch-Datasheet-V26.1.pdf

Quantité:
État de disponibilité:





enquête Ajouter au panier

Aperçu

Le commutateur de niveau micro-ondes détermine la valeur de capacité à l'extrémité du capteur et la valeur de constante diélectrique du milieu grâce à un champ électrique haute fréquence. La valeur de la constante diélectrique de l'air étant différente de celle du milieu, deux états peuvent être identifiés : couvert et découvert. Dans des circonstances normales, le voyant est éteint pour indiquer découvert, et le voyant est toujours allumé pour indiquer couvert, et l'interrupteur est commuté.

Ce produit présente les caractéristiques d'une structure compacte, de fortes performances anti-accrochage, d'une bonne stabilité et d'une large application des supports.

Caractéristiques

Non affecté par la mousse, peut détecter la mousse et peut également pénétrer dans la mousse pour détecter le liquide sous la mousse, détection stable.
Peut utiliser l'opérateur portatif pour définir le seuil d'alarme sur site et visualiser la valeur mesurée
Peut détecter efficacement la boue adhésive conductrice, l'eau pure, la poudre métallique, la poudre plastique, la poudre ultra-fine, etc.

Paramètres techniques

Performance générale
Principe de mesure	fréquence de balayage
Hystérésis de mesure	±1mm
Caractéristiques moyennes	CC≥1,5
Temps de réponse	0,2 s
Temps d'amortissement	0 ~ 5 s (configurable)
Répétabilité	± 5 mm
Conditions de travail
Température de travail moyenne	-20 ~ 80 ℃ (standard) Type haute température jusqu'à 235 ℃ (personnalisé)
Pression de travail	-0,1 ~ +10MPa
Connexion de traitement
Type d'installation	Installation standard ; Installation inversée ;
Rugosité de surface en contact avec un liquide	Ra< 0,8 μm
Matériau mouillé	COUP D'OEIL +SS304/316L
Fil d'installation	G1/2'' (M) ou personnalisé
Longueur de la sonde (inclure le fil)	Pour le type standard uniquement : 50 mm, 100 mm, 150 mm, 200 mm, 250 mm
Conditions environnementales
Niveau de protection	IP67
Humidité	<98% RH, avec condensation
Température ambiante	Type de sortie de câble : -25 ~ 70 ℃ Type de connecteur M12 : -40 ~ 85 ℃
Température de stockage	Type de sortie de câble : -25 ~ 70 ℃ Type de connecteur M12 : -40 ~ 85 ℃
Signal de sortie
Signal de sortie	NPN, PNP, relais SPST
Chute de tension de sortie	PNP : 1,5 ± 0,5 V, Rcharge = 10 k NPN : 1,5 ± 0,5 V, charge = 10 K.
Courant de sortie	20 mA (typique) ; 150 mA (facultatif)
Courant de fuite	<100uA
Protection contre les courts-circuits de sortie	avec
Connexion électrique
Raccordement électrique	M12-4P, avec câble de connexion 4x0,5mm2
Alimentation électrique
Alimentation électrique	12 ~ 30VDC
Heure de démarrage	<1s
Courant d'alimentation (sans charge)	8 mA (typique ； 40 mA (maximum)
Rugosité de la surface mouillée	Ra< 0,8 μm
Raccordement électrique	M12-4P
Signal de sortie	NPN /PNP 1,5 ± 0,5 V, Rcharge = 10k Relais SPST
Protection contre l'inversion de polarité	Oui
Résistance diélectrique	500 VCA
Paramètre d' usine par défaut
Temps d'amortissement	0s
Paramètre de point d'alarme AL1	250 (milieu à faible constante diélectrique) 550 (milieu à base d'eau) 720 (boue conductrice) Alarme de sortie lorsque ≥AL1
Valeur de mesure PV	0~1000, après calibrage : 100 : Sonde dans l'air 800 : Sonde dans l'eau du robinet
Hystérésis d'alarme	25
Protection	Les paramètres ne peuvent pas être modifiés avant d'être déverrouillés
