Comment installer correctement un débitmètre ?

Comment installer correctement un débitmètre

La précision et la fiabilité d"un débitmètre dépendent en grande partie de la qualité de son installation. Les débitmètres sont souvent installés dans des environnements industriels présentant des contraintes d"espace, des vibrations ou des variations de température. Une installation correcte est essentielle pour garantir une mesure précise et une longue durée de vie. Vous trouverez ci-dessous les étapes et considérations clés pour installer correctement un débitmètre.

1. Choix de l"emplacement d"installation

Choisir le bon emplacement est la première étape pour garantir la précision des mesures. Différents types de débitmètres (à turbine, électromagnétiques, vortex, etc.) ont des exigences spécifiques, mais certains principes généraux s"appliquent :

• Conduites droites : la plupart des débitmètres nécessitent des sections de conduites droites avant et après le compteur pour stabiliser le profil d'écoulement. En règle générale, au moins 5 à 10 diamètres de tuyaux en amont et 3 à 5 diamètres en aval sont recommandés. Évitez d'installer à proximité de coudes, de vannes ou de réducteurs.

• Évitez les vibrations et les chocs : installez le débitmètre dans un endroit avec un minimum de vibrations. Des vibrations excessives peuvent provoquer des lectures erratiques, en particulier dans les compteurs à turbine ou à vortex.

• Contrôle de la température : gardez le compteur à l'écart des sources de chaleur extrêmes ou des fluctuations rapides de température. Certains appareils de mesure (par exemple, à ultrasons) sont sensibles aux gradients de température.

Accessibilité : Assurez-vous de disposer de suffisamment d'espace pour le nettoyage, l'étalonnage et la maintenance. L'écran ou l'électronique doivent être facilement lisibles.

2. Étapes d"installation

• Inspecter le débitmètre et la tuyauterie
  Avant l'installation, vérifiez que le débitmètre n'a pas été endommagé lors du transport, en particulier les éléments de détection (par exemple, pales de rotor, électrodes ou faces de transducteur). Assurez-vous que le diamètre intérieur du tuyau correspond à la taille du compteur et que le tuyau est propre et exempt de débris.

• Confirmer la direction du débit
  La plupart des débitmètres ont une flèche indiquant la direction correcte du débit. Installez le compteur de manière à ce que la flèche s'aligne avec le débit réel du fluide. Une installation inversée entraînera des lectures incorrectes ou des dommages.

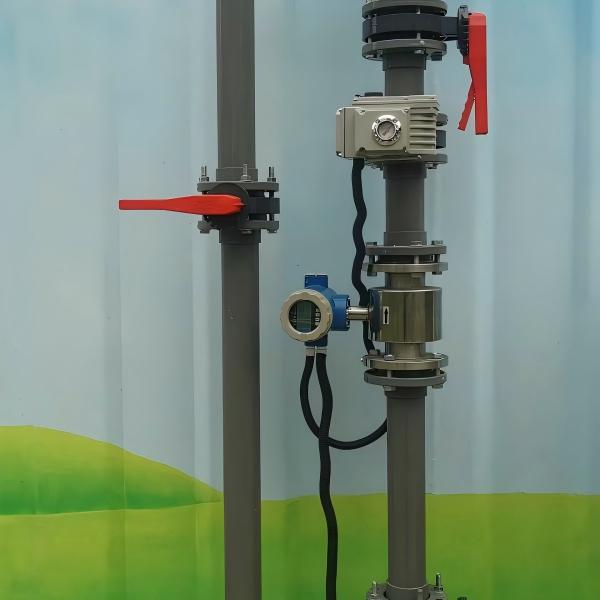

• Montez le compteur en toute sécurité

  • Pour les compteurs à bride : utilisez des joints et des boulons pour fixer le compteur entre les brides des tuyaux. Serrez les boulons uniformément pour éviter toute déformation.

  • Pour les compteurs filetés : utilisez du produit d"étanchéité pour tuyaux ou du ruban PTFE sur les filetages, mais veillez à ne pas trop serrer, car cela pourrait déformer le corps du compteur.

• Connectez les câbles électriques (le cas échéant)
  Suivez le schéma de câblage fourni par le fabricant. Utilisez des câbles blindés pour les sorties d'impulsions ou analogiques et éloignez les câbles des lignes à haute tension pour éviter les interférences électriques.

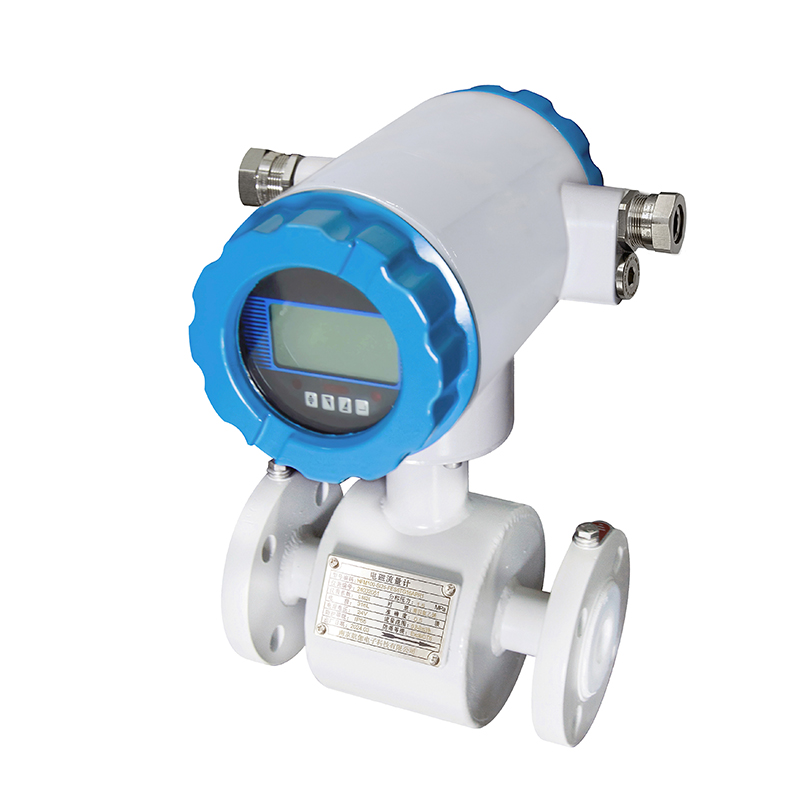

• Mise à la terre (pour les débitmètres électromagnétiques)
  Une mise à la terre appropriée est essentielle pour les débitmètres électromagnétiques. Installez des anneaux de mise à la terre ou des électrodes selon les besoins et assurez-vous que le fluide est conducteur.

• Mise sous tension et vérification du zéro
  Après l'installation, remplissez le tuyau de fluide (évitez le fonctionnement à sec des compteurs à turbine) et allumez le compteur. Effectuez un réglage du zéro si nécessaire. Pour les compteurs avec affichage, vérifiez que la lecture est stable sans débit.

3. Précautions clés

• Évitez les perturbations en amont
  N'installez pas le débitmètre directement après des pompes, des vannes ou des coudes de tuyaux sans suffisamment de tuyaux droits. Utilisez des conditionneurs de débit si nécessaire.

• Prévenir les poches d'air
  Pour les débitmètres de liquide, installez le compteur dans un endroit où le tuyau est toujours plein. Montez-le horizontalement ou avec une légère pente ascendante pour éviter l'accumulation d'air.

• Protégez le capteur
  Pour les compteurs à turbine, le rotor est délicat – évitez les débris à grande vitesse. Installez une crépine ou un filtre en amont. Pour les compteurs à ultrasons, gardez les faces du transducteur propres.

• Respecter les valeurs nominales de pression et de température.
  Assurez-vous que la pression et la température de fonctionnement maximales ne dépassent pas les spécifications du compteur. Une pression excessive peut endommager le capteur.

• Installation professionnelle
  L'étalonnage et la configuration initiale doivent être effectués par des ingénieurs qualifiés. Lisez attentivement le manuel du produit avant l'installation.

4. Problèmes et solutions courantes

5. Conclusion

Une installation correcte d"un débitmètre est essentielle pour obtenir des mesures précises et fiables et prolonger la durée de vie de l"équipement. En sélectionnant le bon emplacement, en suivant les procédures de montage correctes, en protégeant le capteur et en résolvant les problèmes courants, vous pouvez éviter des pannes fréquentes et garantir des performances optimales. Référez-vous toujours au manuel du fabricant et, en cas de doute, consultez un ingénieur expérimenté.
