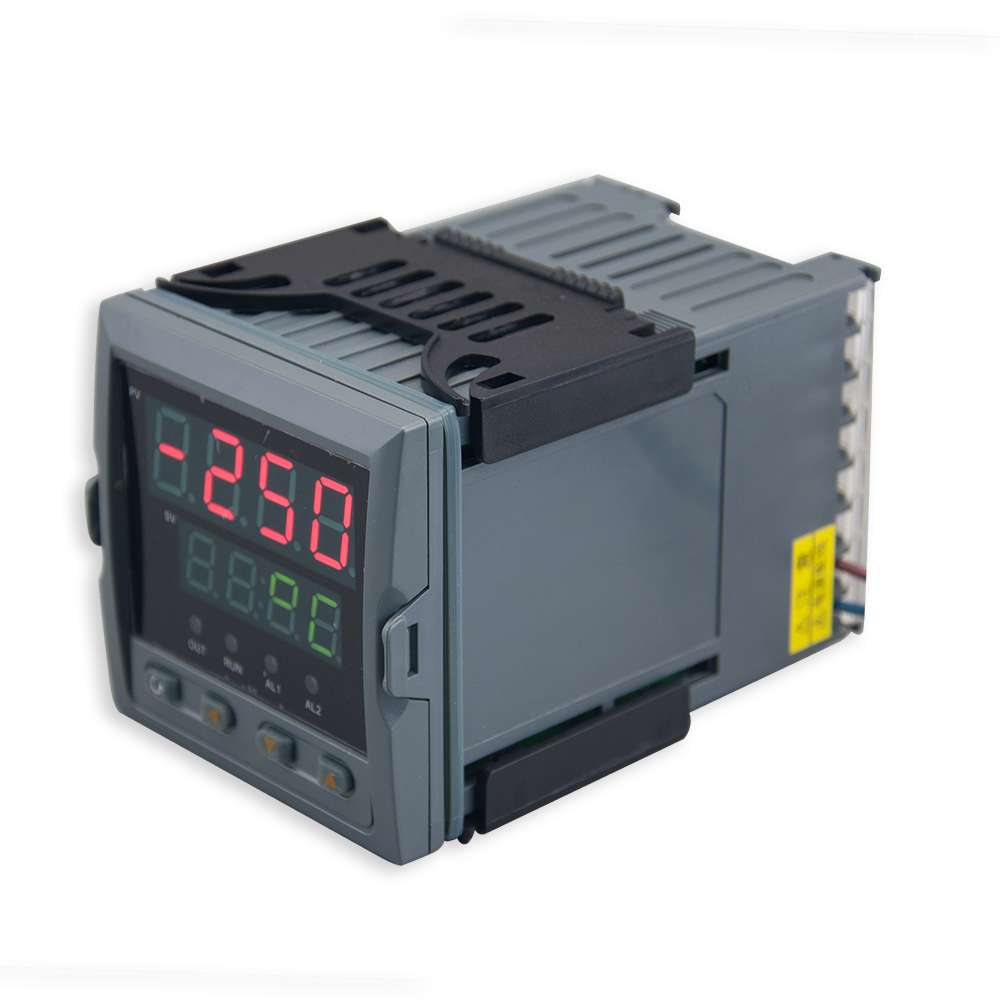

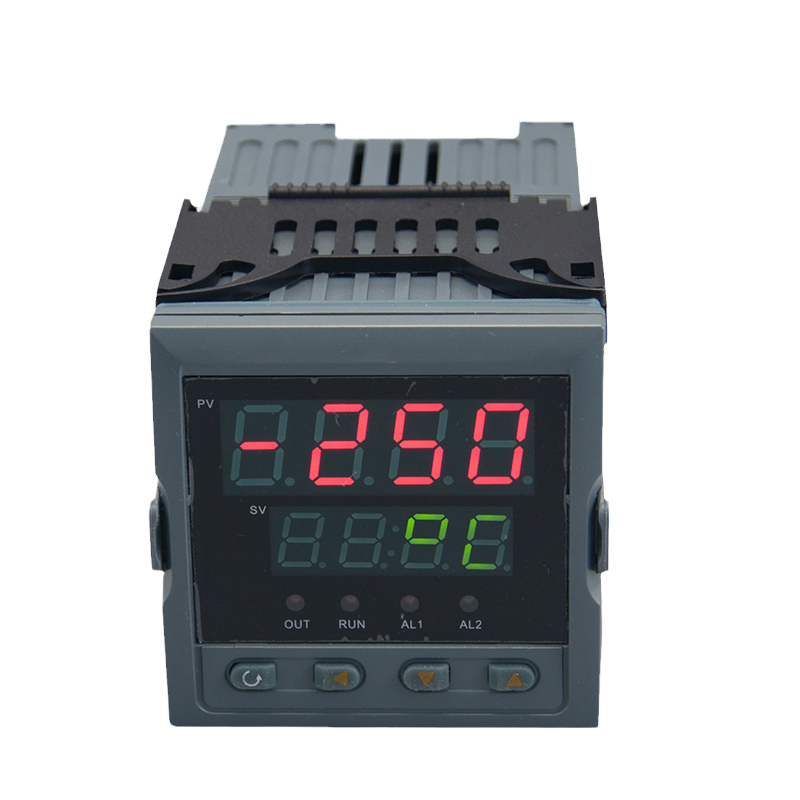

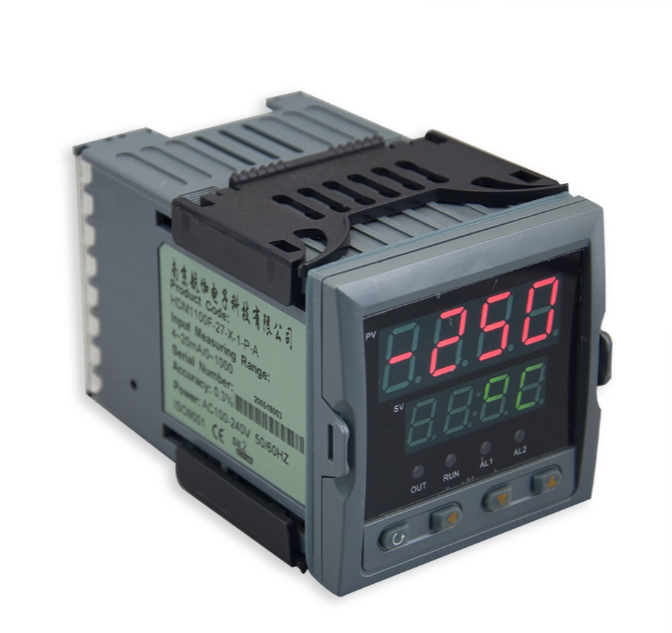

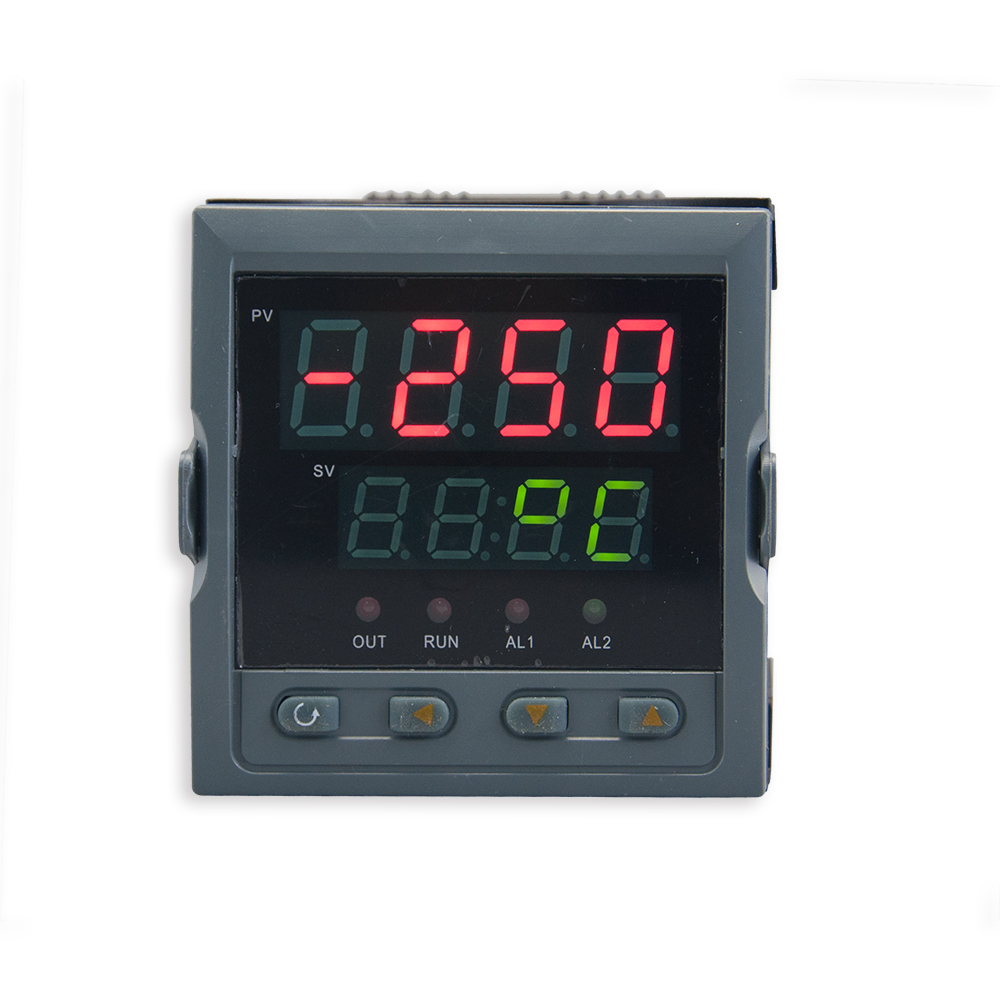

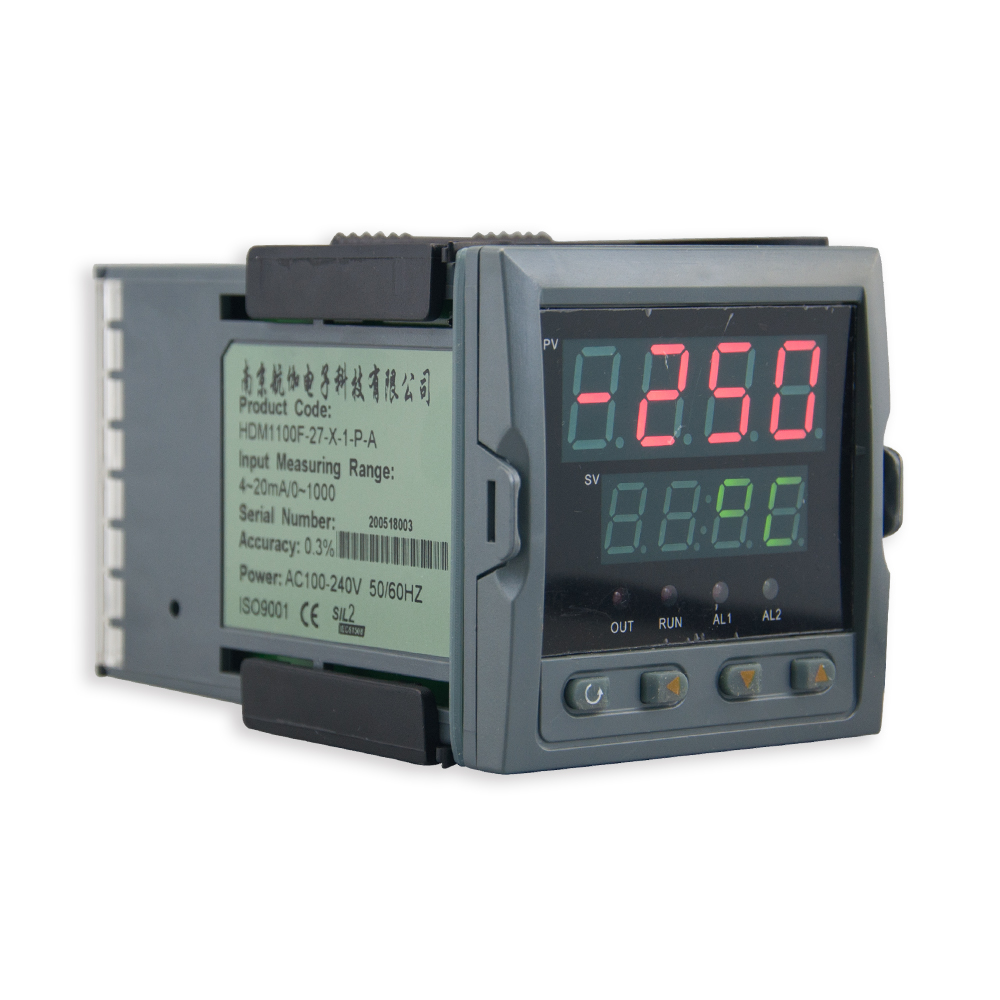

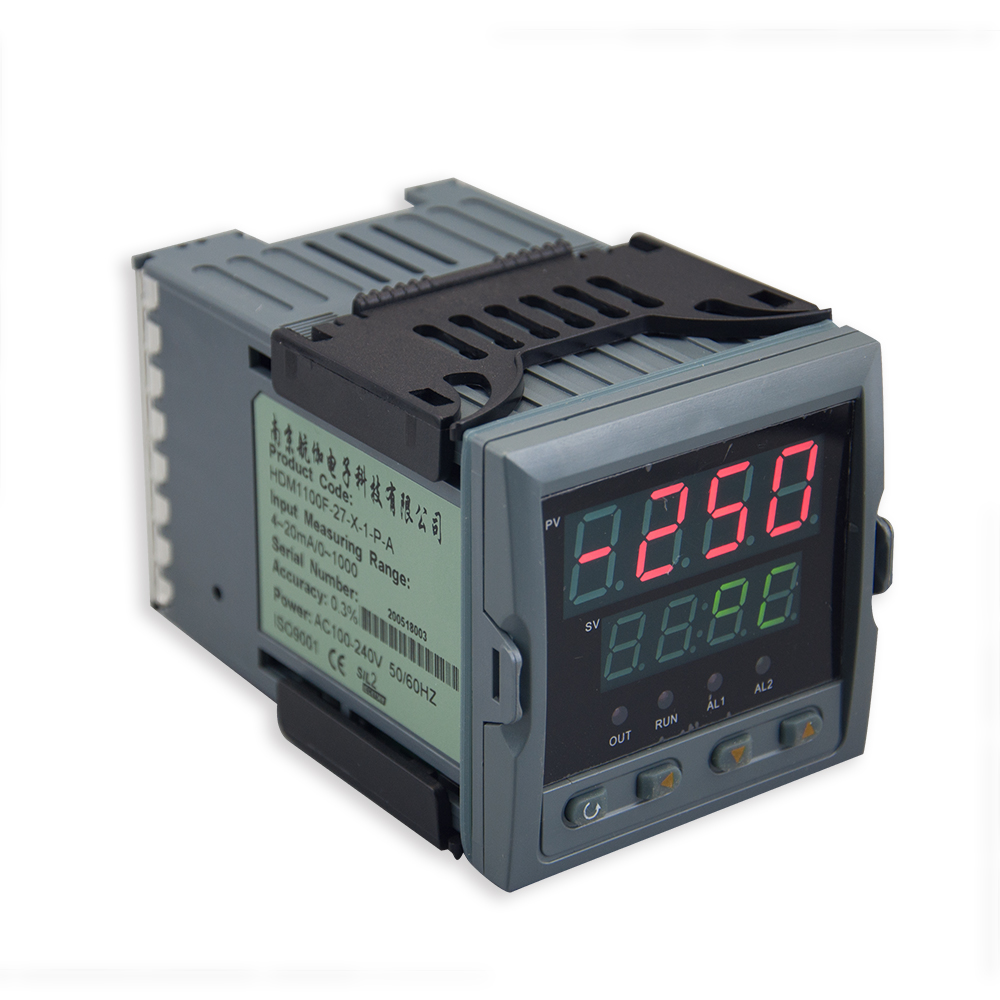

Contrôleur numérique à boucle unique pour entrée industrielle universelle HDM1100
| Quantité: | |
|---|---|
Aperçu
Le contrôleur d'affichage numérique simple à boucle unique HDM1100 est un -instrument de surveillance et de contrôle des processus industriels de haute fiabilité conçu pour les équipes d'ingénierie professionnelles et les intégrateurs de systèmes industriels. Il offre -une précision de mesure de classe 0,3, deux -écrans LED à 4 chiffres et prend en charge les thermocouples, la résistance thermique, la tension, le courant et les entrées de transmetteur, ce qui le rend idéal pour -la surveillance en temps réel de la température, de la pression, du débit, du niveau et de l'humidité dans les environnements industriels exigeants. Ce contrôleur compact intègre -des sorties d'alarme à 2 canaux, -une transmission analogique à 1 canal ou une communication Modbus RS485, -une sortie d'alimentation DC24V à 1 canal et une isolation photoélectrique complète entre les circuits d'entrée, de sortie et d'alimentation. Il accepte une large entrée d'alimentation (100 à 240 V CA/CC ou 12 à 36 V CC) et utilise -un montage par encliquetage standard, avec sept tailles de panneaux pour s'adapter à diverses armoires de commande. Conçu pour un fonctionnement stable, il fonctionne de manière fiable dans -des conditions de 0 à 50 °C et de 5 à 85 % d'humidité relative sans condensation, prenant en charge -les applications industrielles sans surveillance à long terme.
Avantages clés
Haute précision et mesure stable

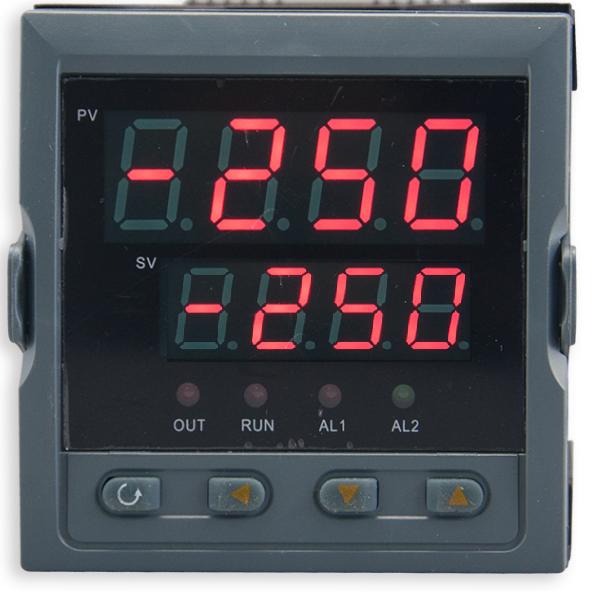

Le contrôleur numérique à boucle unique HDM1100 offre -une précision de mesure de classe 0,3 pour garantir une capture de données cohérente et fiable pour les paramètres industriels critiques. Les deux écrans LED à 4 -chiffres affichent clairement les valeurs de processus et les points de consigne simultanément, tandis que le filtrage réglable minimise les fluctuations d'affichage pour des lectures fluides et stables dans -des conditions complexes sur site.
Compatibilité d"entrée universelle
Ce contrôleur prend en charge plusieurs types de signaux, notamment divers thermocouples, résistance thermique Pt100/Cu50, entrées 0-10 V, 4-20 mA et millivolts, avec -calcul de racine carrée pour les signaux de débit. Il remplace facilement plusieurs compteurs dédiés, simplifiant ainsi la conception du système et réduisant les stocks de pièces de rechange pour les entreprises clientes.
Sortie et communication flexibles
Équipé -de sorties d'alarme relais à 2 canaux, d' -une transmission analogique isolée à 1 canal et d'une communication RS485 Modbus RTU, le contrôleur d'affichage numérique HDM1100 se connecte de manière transparente aux systèmes PLC, DCS et SCADA pour une surveillance à distance et un contrôle centralisé. La -sortie d'alimentation 24 V CC intégrée alimente directement -les émetteurs à 2 fils, simplifiant le câblage et réduisant les coûts d'installation.
Fonctionnement et installation -conviviaux
Avec une interface clavier simple et une fonction de verrouillage des paramètres, l'instrument permet une configuration rapide sans formation complexe. Sept tailles de panneau standard (160 × 80 mm, 96 × 96 mm, 48 × 48 mm, etc.) et un -montage par encliquetage garantissent une mise à niveau et une intégration facile dans l'armoire, réduisant ainsi -le temps de mise en service sur site.
Sécurité et durabilité améliorées
L'isolation photoélectrique complète protège contre les interférences et les surtensions, prolongeant ainsi la durée de vie dans les environnements industriels difficiles. Une large -plage de puissance d'entrée et une construction robuste garantissent des performances stables sous les fluctuations de tension, prenant en charge -un fonctionnement continu et léger de maintenance.
Applications industrielles du contrôleur d"affichage numérique HDM1100
Le contrôleur d"affichage numérique à boucle unique HDM1100 sert de noyau stable de surveillance et de contrôle dans les industries de transformation, fournissant des données précises et une protection fiable pour les systèmes de production d"entreprise.
Fabrication et machines
Surveille et contrôle la température des plaques chauffantes, des fours et des systèmes de refroidissement ; régule la pression hydraulique, le débit de lubrification et l’état de l’équipement pour stabiliser la qualité de la production et réduire les temps d’arrêt.
Génie pétrochimique et chimique
Mesures et alarmes pour la pression du pipeline, le niveau du réservoir, la température de réaction et le débit de gaz ; prend en charge la protection par verrouillage pour améliorer la sécurité opérationnelle et la conformité.
Traitement de l"eau et systèmes environnementaux
Surveille le niveau d’eau, le débit et la pression dans les réseaux d’approvisionnement en eau/drainage ; s"intègre aux systèmes de dosage et de circulation pour un fonctionnement stable et efficace.
CVC et gestion des installations
Contrôle la température et l"humidité dans les ateliers, les entrepôts et les salles blanches ; prend en charge la liaison avec les unités de ventilation et de réfrigération pour optimiser la consommation d’énergie.
Équipement d"énergie et de puissance
Surveille la température du générateur, la température de l’huile du transformateur et les paramètres de l’armoire de distribution ; fournit une alerte précoce en cas de conditions anormales pour éviter les pannes.
FAQ
Quels signaux d’entrée le HDM1100 prend-il en charge ?
Il prend en charge les thermocouples (K, S, B, E, T, J, R, N, Wre), la résistance thermique (Pt100, Cu50, Cu100), la tension CC (0 à 5 V, 1 à 5 V, 0 à 10 V), le courant CC (0 à 10 mA, 4 à 20 mA) et les signaux millivolts, avec -traitement de racine carrée pour les applications de débit.
Quelles sont les options de sortie et de communication disponibles ?
Le contrôleur offre -des sorties d'alarme relais à 2 canaux, -une sortie analogique isolée à 1 canal (4-20 mA, 0-10 V, etc.) et RS485 avec protocole Modbus RTU. Une seule fonction peut être active sur le terminal de sortie partagé ; la communication analogique et simultanée nécessite une configuration séparée.
Quelles versions d"alimentation sont proposées ?
Deux options : A (100-240 V AC/DC, 50/60 Hz) et D (12-36 V DC), adaptées aux réseaux électriques industriels et -aux équipements mobiles/hors réseau.
Quelles dimensions de montage sont disponibles ?
Sept tailles standard : 160 × 80 mm, 80 × 160 mm, 96 × 96 mm, 96 × 48 mm, 48 × 96 mm, 72 × 72 mm, 48 × 48 mm, avec découpes de panneaux assorties pour une large compatibilité.
Comment définir le type d"entrée et la plage de mesure ?
Entrez dans le menu des paramètres L2 en réglant Loc=132, ajustez Pn pour sélectionner le code d"entrée, puis réglez PL (limite inférieure) et PH (limite supérieure) pour définir la plage de mesure ; le point décimal et le filtrage peuvent également être ajustés ici.
